电动顶缸助力式

吊物孔盖板单门板如大于1500mm时如还采用弹簧助力或国内其它公司的配重助力是很难开启门板的,特别是为了降低门板高度而采用折叠式门板时的瞬间起动力是很大的,如采用电动开启就解决了这一问题。

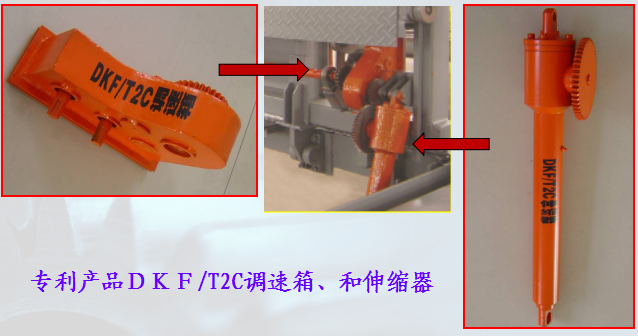

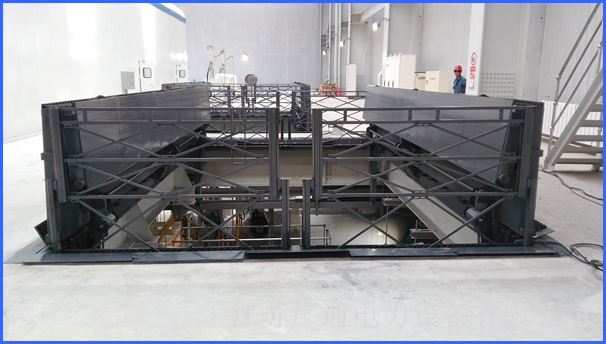

电动开启方式吊物孔盖板采用电动伸缩装置,电机通过皮带(起过载保护作用)带动DKF调速箱转动,调速箱将动力传递给与盖板联接的DKF伸缩器,使之做向上或向下的运动,从而达到开启或关闭盖板的目的。吊物孔盖板设计合理,打开方式简捷,打开后美观、整体性优良。吊物孔盖板门板打开后,达到了国家标准的安全护栏高度,且不影响操作人员工作视线,有利于吊装安全;对于大型孔洞,门板采用折叠式,降低门板高度,副门板在重力作用下自然下垂,通过导轨实现平稳的开启或关闭。

当门板采用单门折叠式,门板关闭时,副门板在重力作用下自然下垂,通过导轨滑道平稳关闭。

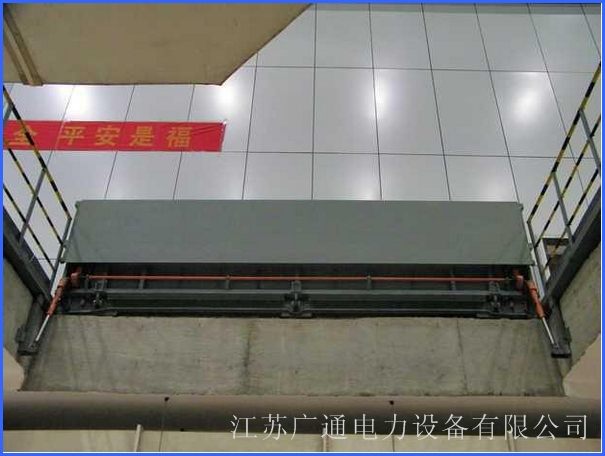

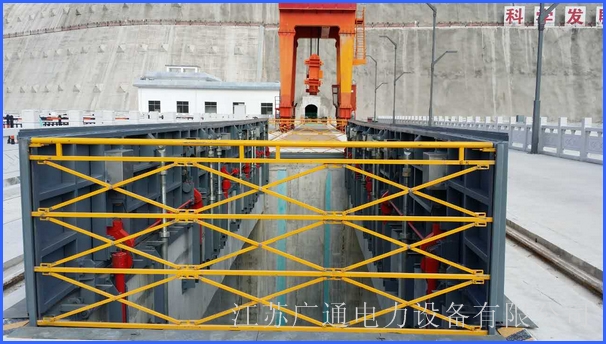

门板树立后门板对开后,树立高度大于1100mm小于1250mm是符合国家安全标准护栏高度,因此门板采用双块对开式,端护栏采用抽插式。四周框架可采用方钢或角钢制作。预留沿口的吊物孔一般采用方钢框架 。方钢框架承载能力强,角钢框架占用面积小,所保留的吊装有效面积大。

优点:所占用有效面积小;小面积盖板向上折叠完全不影响孔洞下方;专用开启电源,无需铺设电源管线;一个人便可轻松开启,效率更高;更适用于大面积孔洞;

为达到吊物孔门盖板的安全启闭,在支撑框架上装有限位开关,以控制电机启动停止。通常情况下,吊物孔盖板处于断电状态,当吊物孔安全防护装置需要开启作业时,先取出移动式专用电器控制箱,从控制箱中取出10米长的通用外接220V电源控制线将电源与控制箱联通,翻开吊物孔盖板上的控制小叶板(有提示),用专用联线(在控制箱内)使设置于内部的航空插头与控制箱联通,接通电源,再通过操作控制器实施吊物孔盖板的开启与关闭操作。

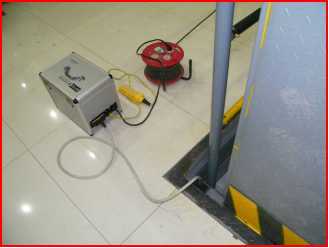

电动盖板专用的电源控制箱:

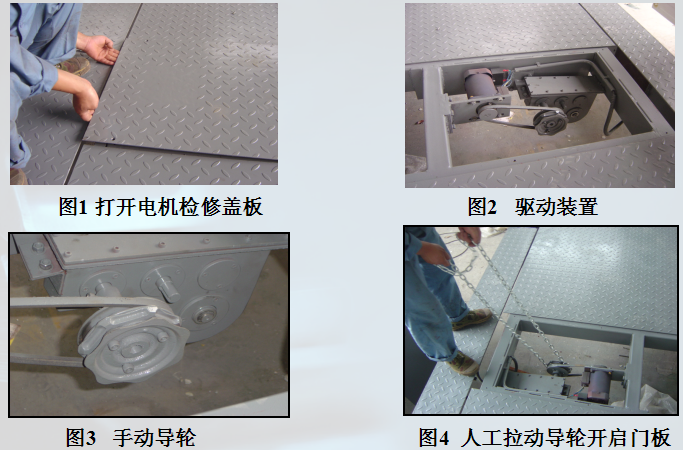

在电动的基础上进行改进,加上手动导轮,断电或采用人工开启的情况下,打开吊物孔安全装置的电机检修盖板(如图1)。打开盖板后看见电机、调速器等装置(如图2)。调速器上有一个用于手动开启的手动导轮(如图3)只需要一根链条挂在手动导轮上。由人工拉动手动导轮代替电机旋转(如图4),就可以达到开启门板的效果。
